Камера подморозки риби
ТЕХНІЧНЕ ЗАВДАННЯ
Камера №2 (камера охолодження рибної продукції після копчення).
Теплоізоляція стін і стелі пінополіуритан 80мм.
Теплоізоляція підлоги пінопласт 50мм
Зовнішній розмір камери 5*7*2,6 м
Початкова Температура продукту +27°С;
Температура продукту на виході з камери -2°С;
Температура в камері -5°С;
Час роботи обладнання 18ч/добу;
Добовий оборот продукту до 2 000кг/с.
№ |
Найменування обладнання |
Модель |
К-ть, шт. |
Вартість одиниці, ЄВРО |
Сума, ЄВРО |
|
Компресорно-агрегат на базі компресорів Bitzer (Німеччина) |
Агрегат холодильний SPR17-4FES-5Y+LL +SL |
1 |
2 408 |
2 408 |
|

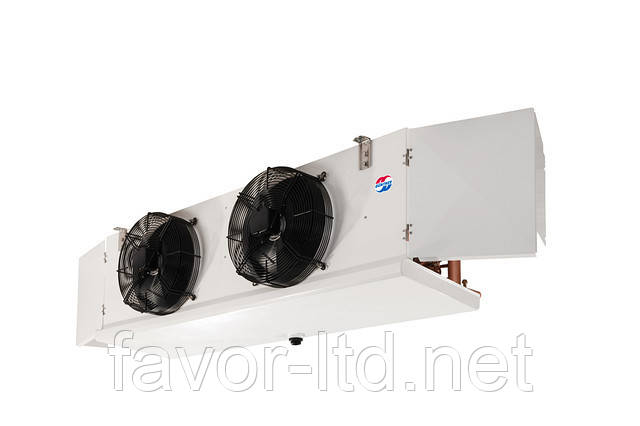

Випарник KUBA (Німеччина) для камери №2 |
SPBE 052 D |
1 |
1 756 |
1 756 |
|
Пульт управлінням агрегатом для камери №2 |
|
1 |
350 |
350 |
|
Пульт управлінням температурою в камері |
|
2 |
340 |
340 |
|
Холодильна автоматика |
|
1 |
182 |
182 |
|
Монтажні роботи + матеріали |
|
|
1 510 |
1 510 |
ЗАГАЛЬНА вартість в ЄВРО c матеріалами і роботами |
6 546 |
Агрегат холодильний SPR17-4EES-6Y+LL+SL
Технічні характеристики:
холодопродуктивність – 8.03 кВт
температура кипіння фреону - Тпро = -13 проЗ
температура конденсації - Тконд = +50 проЗ
енергоспоживання в заданому режимі – 5.05 кВт
фреон – R507А
До складу агрегату входить:
- Один напів-герметичний поршневий 4-х циліндровий компресор Bitzer, з запірними вентилями, датчиком контролю тиску масла в компресорі і електронним реле теплового захисту електродвигуна.
- Горизонтальний ресивер з вентилями на вході і на виході з ресивера.
- Рідинна магістраль з розбірним фільтром-осушувачем, оглядовим склом і запірним вентилем.
- Конденсатор повітряного охолодження з вентиляторами;
- Теплоізольована усмоктувальна магістраль з запірним вентилем і розбірним фільтром-очисником.
- Реле високого тиску (на кожен вентилятор) і комбіноване.
- Пило-вологозахищений шафа управління .
- Виброгасители на лінії всмоктування і нагнітання.
Всі елементи агрегату встановлені на рамі, з'єднані трубопроводами та підключені до шафи управління. Агрегат заправлений сухим азотом для консервації.
Монтажні роботи
Розстановка обладнання (підйомно-транспортне обладнання надає Замовник);
Заправка систем маслом і фреоном
Електромонтаж – з'єднання та розведення електрокабелю в єдину ланцюг управління.
Пуско-налагоджувальні роботи – настройка (налагодження) схем управління, випробувальні запуски, висновок роботи в заданий режим, програмування і налаштування системи;
Доставка обладнання та матеріалів на об'єкт;
Елементи монтажу системи охолодження
Комплект метало-пластикових і мідних труб, з'єднань, фланців, відводів, трійників;
Повна заправка фреоном;
Пайка мідних труб;
Повна заправка рефрижераторным синтетичним маслом BSE32;
Елементи кріплення для трубопроводу;
Виходячи з вашого технічного завдання ми можемо підготувати готове технічне рішення за мінімальні терміни і мінімальні гроші. Тел. для інформації та пропозицій 068-075-55-35.
- Ціна: 268 298 грн
