Камера охолодження риби
ТЕХНІЧНЕ ЗАВЛЕННЯ
Камера No1 (камера зберігання рибної продукції в розсолі).
Теплоізоляція стін і стелі пінополіуретан 80 мм.
Теплоізоляція підлоги пінопласт 50 мм
Зовнішній розмір камери 16,7*12*2,6 м
Температура продукту початкова +15°С;
Температура кінцева +2 °C;
Температура в камері 0...+2 °C;
Час роботи обладнання 18 год/добу;
Добовий обіг продукту до 10 000 кг/с.
№ |
Найменування обладнання |
Модель |
К-во, шт. |
Вартість одиниці, ЄВРО |
Сума, ЄВРО |
1 |
Компресорно-агрегат на базі компресора Bitzer (Німеччина) |
Агрегат холодильний SPR46-4NES-20Y+LL +SL |
1 |
5 040 |
5 040 |
3 |
Випарник KUBA (Німеччина) для камери No1 |
SPBE 053D |
2 |
2 330 |
4 660 |
|
Пульт керуванням агрегатом для камери No1 |
|
1 |
770 |
770 |
|
Пульт керуванням температурою в камері |
|
1 |
340 |
340 |
|
Холодильна автоматика |
|
2 |
182 |
364 |
|
Монтажні роботи + матеріали |
|
|
|
3 350 |
ТОГО вартість в ЄВРО c матеріалами та роботами |
14 524 |

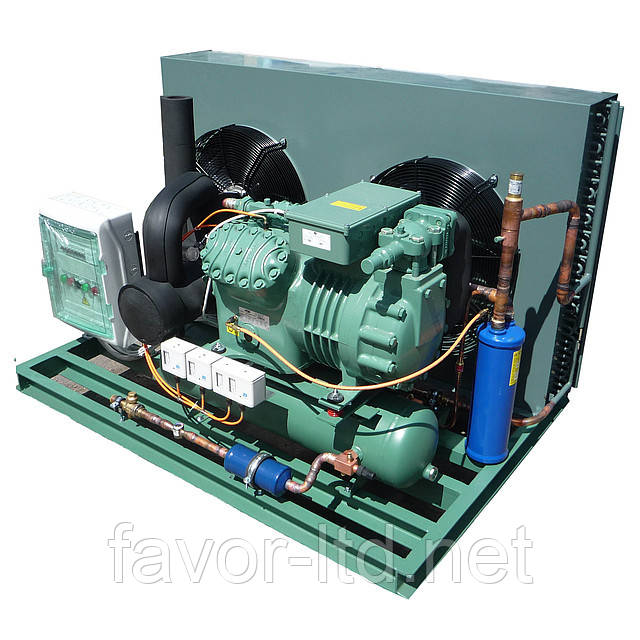

Агрегат холодильний SPR46-4NES-20Y+LL +SL
Технічні характеристики:
холодопродуктивність — 25.8 кВт
температура кипіння фреону-То = -8 оЗ
температура конденсації — Тконд = +50 оЗ
енергоспоживання в заданому режимі — 13.24 кВт
фреон – R507А
До складу агрегату входить:
- Одна напівгерметична поршня 4-стильовий компресор Bitzer, із запірними вентилями, датчиком контролю тиску оливи в компресорі й електронному релі теплового захисту електродвигуна.
- Горизонтальний ресивер із вентилями на вході та на виході з ресивера.
- Рідинна магістраль із розбірним фільтром-осушувачем, оглядовим склом і запірним вентилем.
- Конденсатор повітряного охолодження з вентиляторами;
- Теплоізольована всмоктувальна магістраль із запірним вентилем і розбірним фільтром-очисником.
- Реле високого тиску (на кожен вентилятор) і комбіноване.
- Пило вологозахищена шафа керування.
- Віброгасники на лінії всмоктування й нагнітання.
Усі елементи агрегату встановлені на рамі, з'єднані трубопроводами та під'єднані до шафи керування. Агрегат заправлений сухим азотом для консервації.
Монтажні роботи
Розкладка обладнання (підіймально-транспортне обладнання надає Заказник);
Заправка систем оливою та фреоном
Електромонтаж — під'єднання й розведення електрокабелю в єдиний ланцюг керування.
Пуско-наладкові роботи — налаштування (наладання) схем керування, випробувальні запуски, виведення роботи в заданий режим, програмування та настроювання системи;
Доставка обладнання та матеріалів на об'єкт;
Елементи монтажу системи охолодження
Комплект метало-пластикових і мідних труб, з'єднань, фланців, відводів, трійників;
Повне заправляння фреоном;
Паяння мідних труб;
Повне заправляння рефрижераторною синтетичною оливою BSE32;
Елементи кріплення для трубопроводу;
З огляду на ваше технічне завдання, ми можемо підготувати готове технічне рішення за мінімальні терміни та мінімальні гроші. Тіл. для інформації та пропонувань 068-075-55-35
- Ціна: 655 684 ₴
