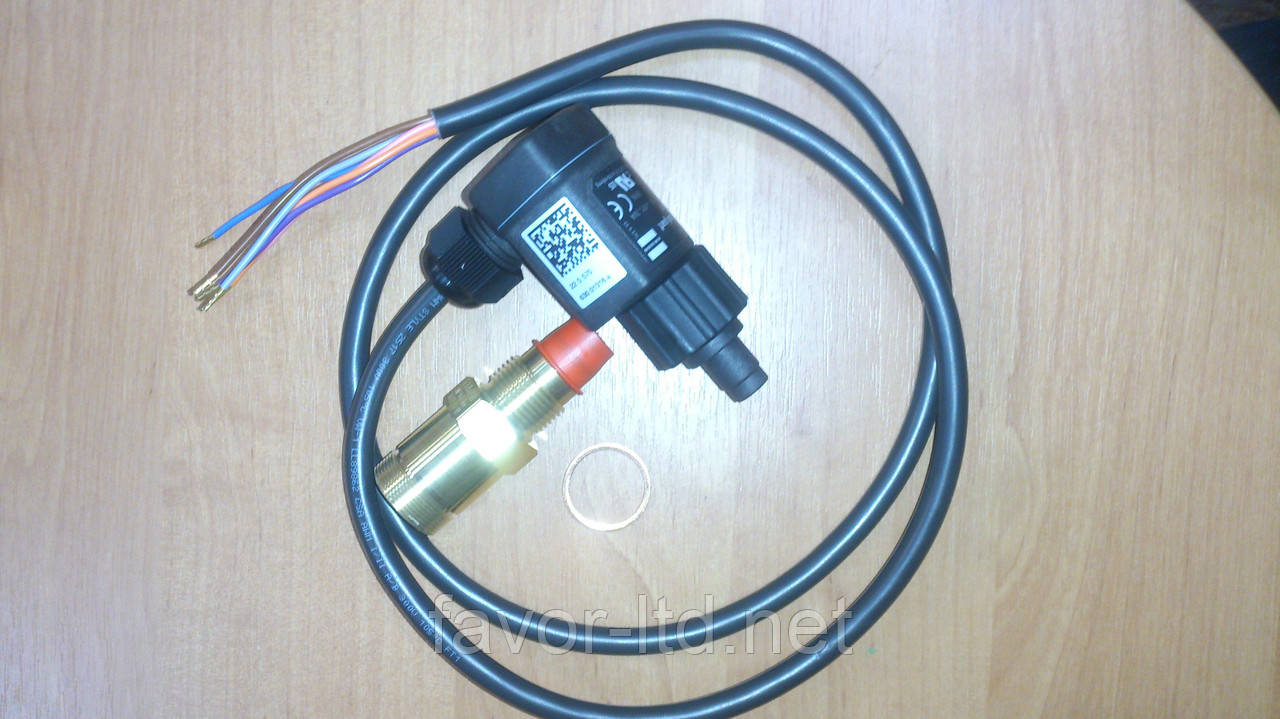

Реле тиску оливи DELTA P II

Датчик контролю тиску оливи в поршневих компресорах DELTA P Bitzer

Загальні відомості про пристрій.

Для збільшення терміну експлуатації компресора важливим є достатнє постачання його олією. Відказ системи змащення (наприклад, через дефіцит оливи) може призвести до серйозних пошкоджень підшипників і поверхонь ковзання.

Для поршневих компресорів, обладнаних оливососом фірма Bitzer пропонує 2 системи контролю тиску оливи, які монтуються безпосередньо на корпус компресора, застосовується і вбудований датчик DELTA P. Датчик угвинчується в корпус насоса (в. кришку підшипникового вузла). Перевагою його використання є відмова від ламких сполучних труб між компресором і реле перепаду тиском оливи. Це дає змогу знизити трудомісткість монтажу й одночасно з цим, підвищити надійність установлення через зниження ризику появи не герметичності.

Технічні особливості.

Реле тиску оливи «DELTA P» монтується прямо в корпус насоса. Вбудований вимикач з'єднаний через канали з тиском на нагнітанні оливного насоса. Отже, відпадає потреба в зовнішніх з'єднаннях труб і у приєднувальних приєднаннях.

Блок електричних контакторів реле  «DELTA P» артикул 347 319 11 (34731911 BITZER) сконструйований як вузол, що загвинчується, який безпосередньо не пов'язаний з каналами циркуляції оливи. Отже, можливий монтаж монтаж і демонтаж датчика без втручання в холодильний контур. Зовнішній блок керування датчиком не потрібний.

Технічні дані
