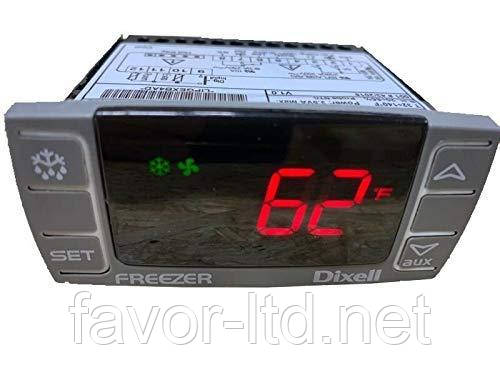

Контролер Dixell XR06CX

Контролер Dixell XR06CX

Підключення 220В, панельний, 3 реле - управління компресором 20 (8) A, вентиляторами 5 (2) А, відтайкою 8 (3) А, цифровий вхід, порт обміну даними HOT KEY (у компл. 2 датчика)

Модель Dixell XR06CX Е-класу (економ), у форматі 32 х 74 х 60 мм - це мікропроцесорний контролер, що підходить для застосування в середньо- та низькотемпературних блоках охолодження з вентиляцією. У нього є три релейні виходи для керування компресором, вентилятором і відтайкою, яка може бути електричною або з реверсивним циклом (гарячим газом). Режим відтайки можна запустити вручну з панелі керування, натисканням відповідної кнопки. Dixell XR06CX також забезпечений 2-ма входами для датчиків NTC, перший для контролю температури в приміщенні, а другий повинен розміщуватися на випарнику - для контролю температури закінчення відтайки і для управління вентилятором. Також XR06CX має цифровий вхід, з п'ятьма різними конфігураціями. У разі аварійної ситуації на дисплеї контролера з'являється код аварії. Прилад легко та швидко програмується за допомогою ключа HOTKEY. Модель Dixell XR06CX з привабливим дизайном я є аналогом Dixell XR60C.

Функції приладу XR06CX

Регулювання
Регулювання температури
Диференціал
Мінімальна контрольна точка
Максимальна контрольна точка
Калібрування датчика температури приміщення
Вибір наявності датчика випарника
Калібрування датчика випарника
Затримка активації виходів після подачі напруги живлення
Протициклічна затримка
Час роботи компресора при несправному датчику
Час вимкнення компресора при несправному датчику
Відображення
Одиниця виміру температури
Роздільна здатність (ціле/десяткове число)
Можливість вибору відображуваного на дисплеї датчика
Затримка індикації
Оттайка
Тип відтайки
Температура завершення відтайки
Інтервал між циклами відтайки
Максимальний час відтайки
Затримка початку відтайки
Індикація під час відтаювання
Час зливу води
Перша відтайка після подачі напруги живлення
Вентилятори
Режим роботи вентиляторів
Затримка роботи вентиляторів після відтаювання
Температура зупинки вентиляторів
Попередження
Сигнал тривоги за максимальною температурою
Сигнал тривоги за мінімальною температурою
Затримка температурного сигналу тривоги
Затримка температурного сигналу тривоги після подачі живлення
Цифровий вхід
Вибір полярності цифрового входу
Конфігурація цифрового входу
Затримка сигналу тривоги із цифрового входу
Статус компресора та вентилятора, при відкритих дверях
Регулювання при відчинених дверях
Інші
Відображення датчика приміщення
Відображення датчика випарника
Версія програмного забезпечення
Запис параметрів на ключ програмування та назад
Технічні дані контролера Dixell XR06CX

Корпус: самозагасаючий пластик ABS
Розміри: передня панель XR06CХ 32×74 мм; глибина 60мм
Монтаж: XR06СХ встановлюється в отвір 71х29мм
Захист передньої панелі: IP65
З'єднання: клемна колодка із затискачами під гвинт, переріз дроту <2.5мм2.
Напруга живлення: XR06CХ на вибір ~230,110B. ±10%, 50/60Гц)
Енергоспоживання: 3.5 VA макс.
Дисплей: 2 цифри, червоні LED, 14,2 мм висота.
Входи: до 2 датчиків NTC.
Цифровий вхід: без напруги.
Релейні виходи: Блок пам'яті: дані зберігаються навіть за відсутності живлення (EEPROM).
компресор: SPST реле 8(3)A; ~250B АС; SPST 16(6)А 250В АС або 20(8)А 250В АС.
відтайка: SPDT реле 8(3) A, ~250B АС.
вентилятор: SPST реле 8(3)A; ~250B АС або 5(2)А, ~250B АС.

Клас застосування: 1В.
Робоча температура: 0...+60°C.
Температура зберігання: -25…+60°C.
Відносна вологість: 20...85% (відсутність будь-якого конденсату)
Діапазон вимірювання та регулювання: NTC: -40 ... +110 ° C
Роздільна здатність: 0,1°C або 1°C або 1°F (на вибір).
Точність (при температурі навколишнього середовища 25°C): ±0,1°C ±1 цифра
